Źródło: "Ocena ryzyka zawodowego na stanowiskach pracy związanych z użytkowaniem pojazdów terenowych typu ATV". Materiały informacyjne"
Autorzy: dr inż. Piotr Kowalski, dr inż. Jacek Zając, inź. Adrian Alikowski, 2022 r.

Quady w środowisku pracy - narażenia kierowców na drgania
Wyniki badań ekspozycji na drgania

Wyniki badań ekspozycji na drgania

W tabeli 2 przedstawiono wartości dziennych ekspozycji na drgania działające w sposób ogólny oraz dopuszczalny czas trwania narażenia dla użytkowników zbadanych pojazdów ATV, wyznaczone w odniesieniu do różnych rodzajów nawierzchni, po których poruszały się pojazdy.

W tabeli 3 przedstawiono wartości dziennych ekspozycji na drgania działające przez kończyny górne oraz dopuszczalny czas trwania narażenia dla użytkowników zbadanych pojazdów ATV, wyznaczone dla różnych rodzajów nawierzchni, po których się one poruszały.

Założono, że czas narażenia na drgania pracownika korzystającego z tego typu pojazdu wynosi 240 min w ciągu doby.

Na rys. 5 oraz 6 przedstawiono krotności przekroczenia wartości dopuszczalnej dla ekspozycji odpowiednio na drgania ogólne oraz miejscowe, wraz z oceną ryzyka zawodowego dla użytkowników zbadanych pojazdów.




Tabela 2. Dzienne ekspozycje na drgania działające w sposób ogólny przy czasie narażenia 240 min/zmianę roboczą oraz dopuszczalne czasy narażenia wyznaczone dla kierowców/użytkowników badanych pojazdów



Oznaczenie pojazdu

Rodzaj nawierzchni

Dzienna ekspozycja na drgania działające w sposób ogólny

(największa składowa kierunkowa)

A(8)WB , m/s2

Dopuszczalny czas trwania narażenia

t , min

ATV I

asfaltowa / szutrowa / bezdroża / gruntowa

A(8)x = 0,87

406

ATV II

asfaltowa / szutrowa / bezdroża / gruntowa

A(8)x = 0,92

363

ATV III

asfaltowa / szutrowa / bezdroża / gruntowa

A(8)x = 0,80

480

ATV IV

asfaltowa / szutrowa / bezdroża / gruntowa

A(8)y =0,91

371

ATV V

asfaltowa / szutrowa /

droga leśna

A(8)x = 0,96

333

ATV 1

kamienista / gruntowa

A(8)z = 1,13

241

ATV 2

kamienista / gruntowa

A(8)z = 1,27

190

ATV 3

kamienista / gruntowa

A(8)z = 1,17

224

ATV 4

kamienista / gruntowa

A(8)z = 1,61

119

ATV 5

kamienista / gruntowa

A(8)z = 1,76

99

ATV 6

kamienista / gruntowa

A(8)z = 2,22

62

ATV 7

kamienista / gruntowa

A(8)z = 1,88

87

ATV 8

kamienista / gruntowa

A(8)z = 1,64

114

ATV 9

kamienista / gruntowa

A(8)z = 2,77

40

ATV 10

kamienista / gruntowa

A(8)y = 1,16

228

ATV 11

kamienista / gruntowa

A(8)z = 1,77

98

ATV 12

kamienista / gruntowa

A(8)y = 1,30

182







Tabela 3. Dzienne ekspozycje na drgania działające przez kończyny górne oraz dopuszczalne czasy narażenia dla użytkowników zbadanych pojazdów ATV.

Oznaczenie pojazdu

Rodzaj nawierzchni

Dzienna ekspozycja na drgania działające przez kończyny górne

A(8)HA , m/s2

Dopuszczalny czas trwania narażenia

t , min

ATV I

asfaltowa / szutrowa / bezdroża / gruntowa

2,96

430

ATV II

asfaltowa / szutrowa / bezdroża / gruntowa

3,85

254

ATV III

asfaltowa / szutrowa / bezdroża / gruntowa

3,99

236

ATV IV

asfaltowa / szutrowa / bezdroża / gruntowa

2,73

480 (505)

ATV V

asfaltowa / szutrowa /

droga leśna

4,00

235

ATV 1

kamienista / gruntowa

5,76

113

ATV 2

kamienista / gruntowa

6,83

81

ATV 3

kamienista / gruntowa

6,72

83

ATV 4

kamienista / gruntowa

9,50

42

ATV 5

kamienista / gruntowa

8,66

50

ATV 6

kamienista / gruntowa

8,94

47

ATV 7

kamienista / gruntowa

6,67

85

ATV 8

kamienista / gruntowa

8,56

51

ATV 9

kamienista / gruntowa

11,98

26

ATV 10

kamienista / gruntowa

4,84

161

ATV 11

kamienista / gruntowa

6,58

87

ATV 12

kamienista / gruntowa

6,46

90

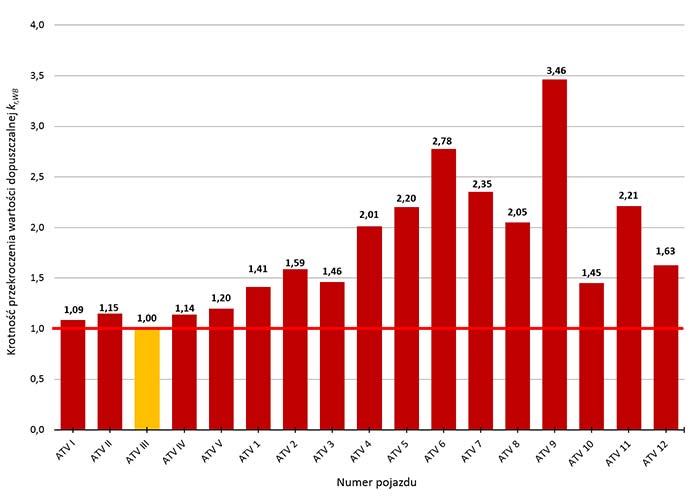

Rys. 5. Krotności przekroczenia wartości dopuszczalnych dla ekspozycji na drgania ogólne wraz z oceną ryzyka zawodowego dla użytkowników zbadanych pojazdów.

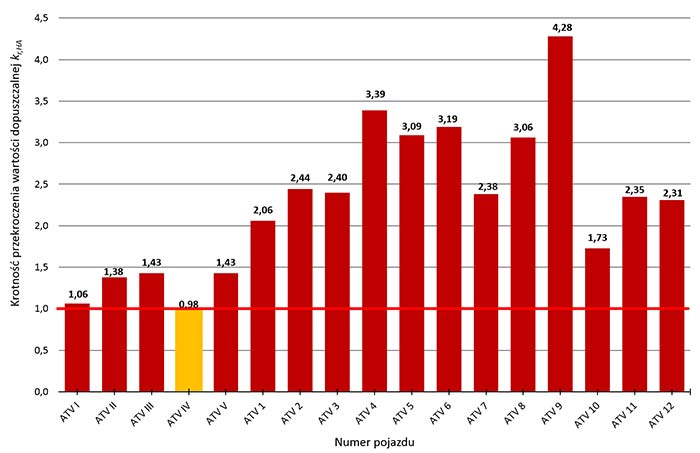

Rys. 6. Krotności przekroczenia wartości dopuszczalnej dla ekspozycji na drgania działające przez kończyny górne wraz z oceną ryzyka zawodowego dla użytkowników zbadanych pojazdów


Ocena ryzyka zawodowego ze względu na zagrożenia drganiami pracowników wykorzystujących pojazdy terenowe typu ATV wykazała, że na 2 stanowiskach (ATV III – drgania ogólne i ATV IV – drgania miejscowe) wyznaczone wartości dziennych ekspozycji na drgania są na granicy przekroczenia 1 NDN (ryzyko średnie), zaś w pozostałych przypadkach wartości dopuszczalne zostały przekroczone nawet kilkukrotnie (ryzyko duże).
